法蘭連接尺寸的尺寸參數包括:法蘭外徑D、螺栓孔中心圓直徑K、螺栓孔徑L、螺栓數n及螺栓螺紋規格Th五個參數,如圖4-1所示。


  由于管線上所使用的法蘭都是成對連接,對法蘭連接尺寸要求嚴格以體現法蘭與法蘭的互換性要求。德國法蘭標準特意將法蘭連接尺寸以標準的形式固定下來,以保證法蘭之間的互換。法蘭連接尺寸是法蘭結構尺寸的核心,尤其是當單個法蘭與整體法蘭(如泵、閥、機等設備法蘭)相連接時,法蘭連接尺寸就更為重要。


 1.  歐洲體系法蘭


HG/T 20592-2009 為從屬歐洲體系法蘭,法蘭公稱壓力用PN標記,其法蘭連接尺寸見圖4-1和表4-1。

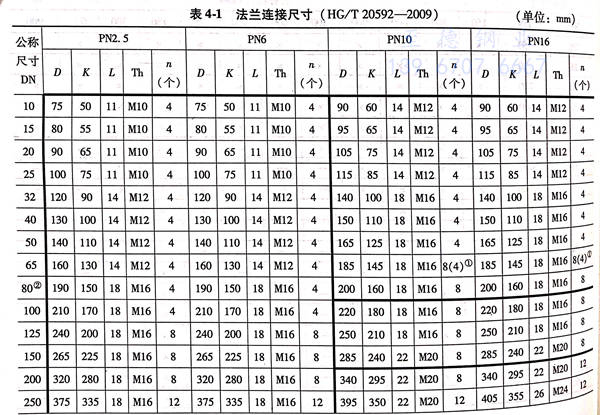

表 1.jpg

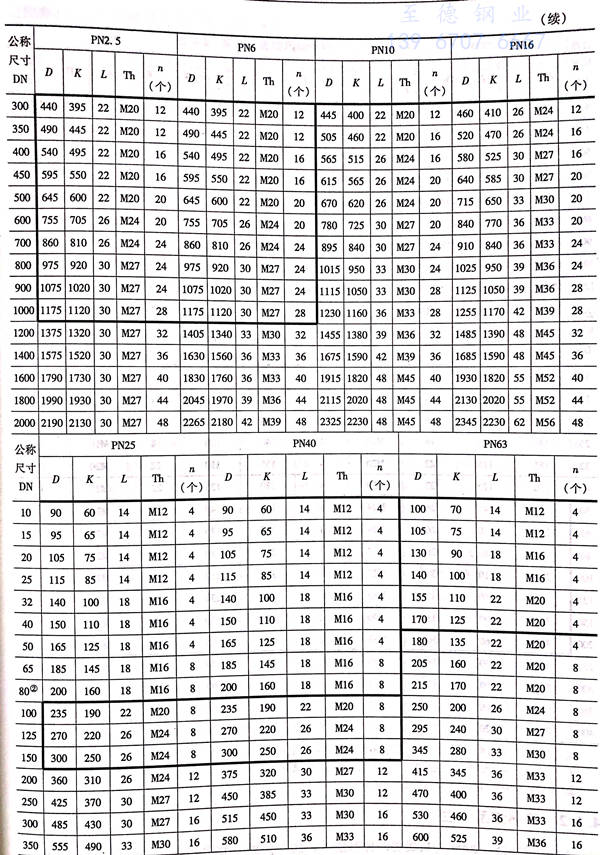

表 1.1.jpg

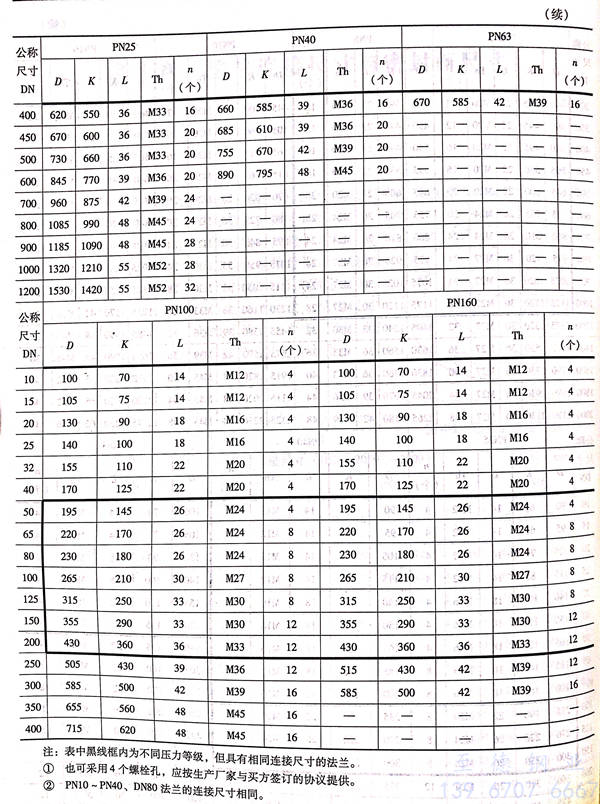

表 1.2.jpg



 2. 美洲體系法蘭


HG/T 20615-2009 為從屬美洲體系法蘭,法蘭公稱壓力用Class標記并有相應的PN標記數值,其法蘭連接尺寸見圖 4-1 和 表 4-2 。

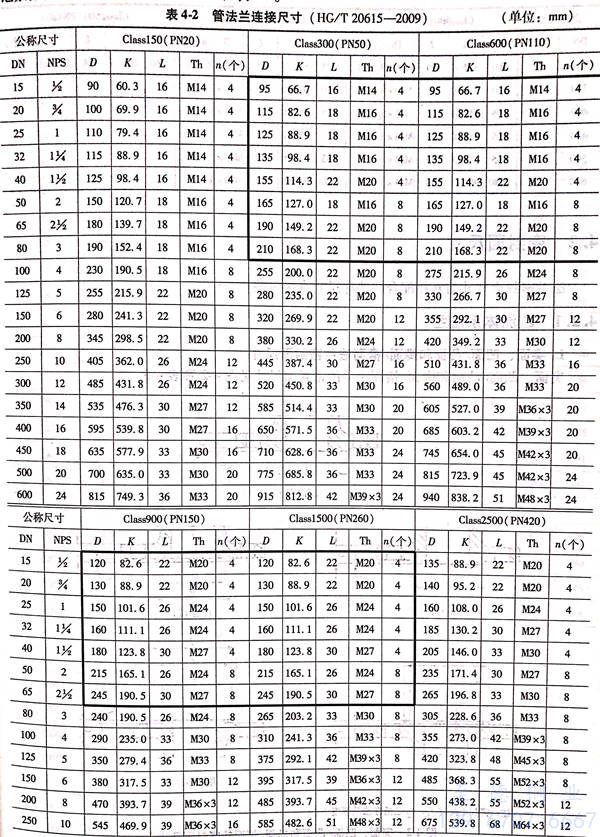

表 2.jpg

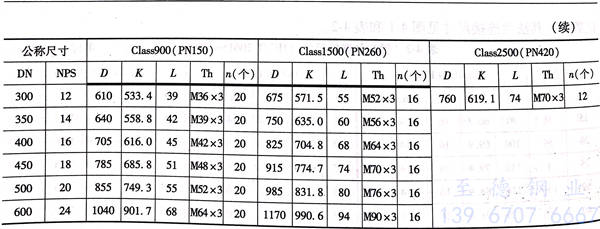

表 2.1.jpg
