法蘭密封面尺寸與其相配合的墊片尺寸直接有關。

一、歐洲法蘭體系

1. 突面、凹面／凸面、榫面／槽面法蘭密封面尺寸

  突面、凹面／凸面、榫面／槽面法蘭密封面尺寸見圖 4-2 和 表 4-3 。

2. 環連接面法蘭密封面尺寸

 環連接面法蘭的密封面吃飯見圖 4-3 和 表 4-4 。

二、美洲體系法蘭

 1. 突面法蘭密封面尺寸

 突面法蘭的密封面尺寸見圖 4-4 和 表 4-5 。

 2. 凹面／凸面、榫面／槽面法蘭密封面尺寸

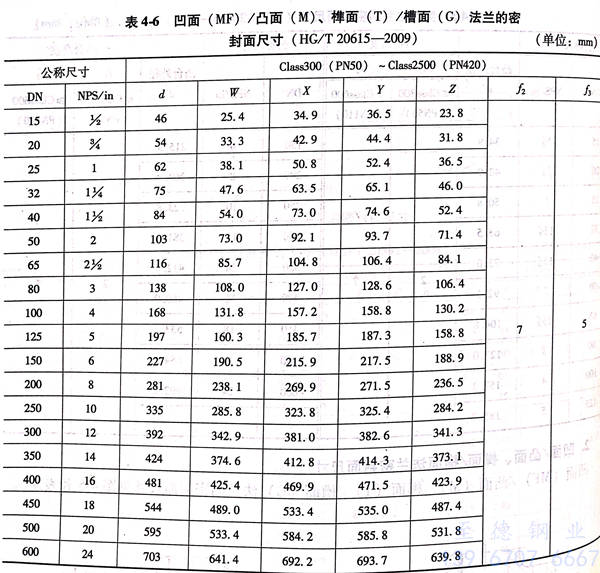

 凹面（MF)/凸面（M)、榫面（T)/槽面（G)法蘭的密封面尺寸見圖4-5和表4-6。

3. 環連接面法蘭密封面尺寸

環連接面法蘭密封面尺寸見圖 4-6 和 表 4-7 。
