女女女女bbbbbb毛片在线 ,与子敌伦刺激对白播放,成人无码av网站在线观看,欧美一区二区三曲的

奧氏體不銹鋼 ｜Austenite steel

奧氏體不銹鋼具有面心立方晶體結(jié)構(gòu)，無磁性，不能通過熱處理強(qiáng)化，只能采用冷加工強(qiáng)化手段提高強(qiáng)度。由于其耐蝕，良好的常溫和低溫韌性、易成型性和良好的可焊性而廣泛應(yīng)用于各工業(yè)領(lǐng)域和日常消費(fèi)領(lǐng)域。奧氏體不銹鋼產(chǎn)量約占不銹鋼產(chǎn)量的70%，其產(chǎn)品涵蓋板、管、絲、帶、棒材、鍛件等幾乎所有的冶金產(chǎn)品類型。

產(chǎn)品分類 / 用途

00Cr17Ni14Mo2 (316LUG)


（尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼 是在（00Cr17Ni14Mo2）316L不銹鋼基礎(chǔ)上，通過提高鎳含量和降低鋼中的磷含量，從而提高了鋼在尿素生產(chǎn)環(huán)境中的耐均勻腐蝕，耐選擇性腐蝕和耐晶間腐蝕性能所形成的新鋼種。此鋼已成為尿素生產(chǎn)裝置的關(guān)鍵材料。


一、化學(xué)成分

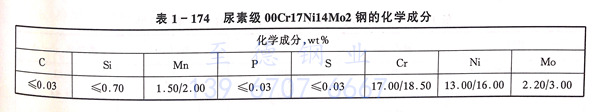

 （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼的化學(xué)成分見表 1-174 。


表 174.jpg



二、力學(xué)性能

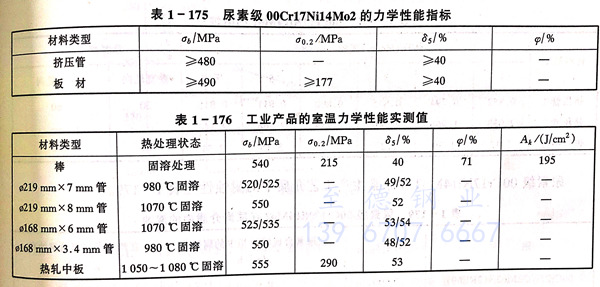

  （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼技術(shù)條件的室溫力學(xué)性能指標(biāo)見表 1-175 。工業(yè)產(chǎn)品實(shí)測(cè)值見表 1-176 。


表 175.jpg


三、高溫拉伸性能

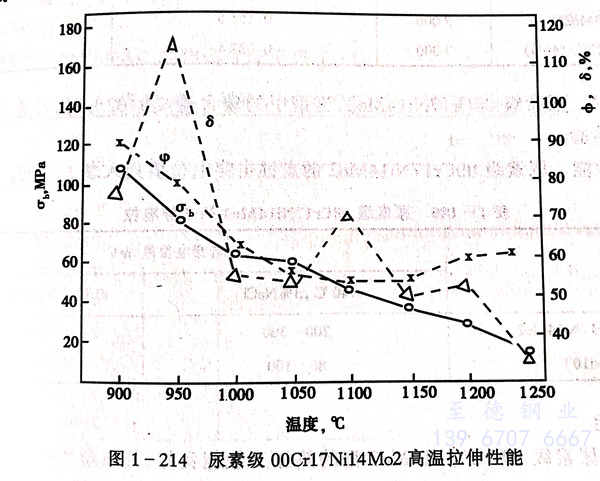

 （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼的高溫瞬時(shí)拉伸性能見圖 1-214 。


圖 214.jpg


四、耐蝕性能


  a. 均勻腐蝕

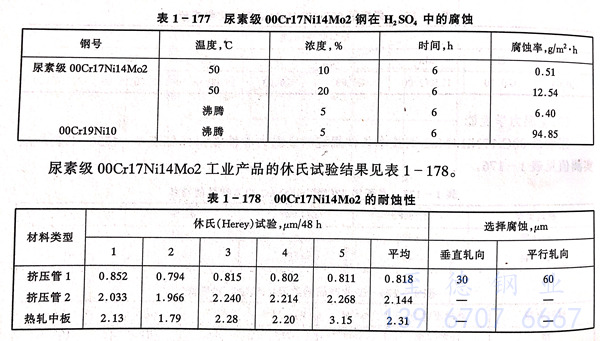

   在硫酸環(huán)境下鋼的性能見表 1-177 。



  表 178.jpg

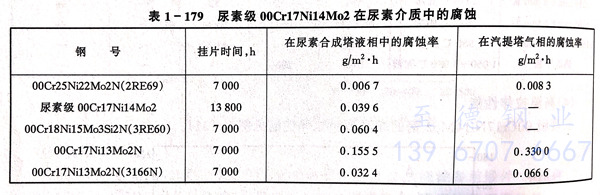

（00Cr17Ni14Mo2）316LUG不銹鋼 在尿素生產(chǎn)工藝介質(zhì)中的耐蝕性見表 1-179 。


 表 179.jpg


  b. 晶間腐蝕


  （尿素級(jí)00Cr17Ni14Mo2）316LUG，當(dāng)鋼中的碳含量≤0.02%時(shí)，可通過所有的最腐蝕試方法檢驗(yàn)。


  c. 耐點(diǎn)蝕性能

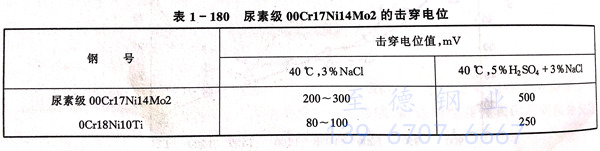

（尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼的點(diǎn)蝕擊穿電位值列人表1-180。


 表 180.jpg



五、工藝性能


  a. 熱加工


  （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼的熱加工性能良好，其熱塑性較304L不銹鋼稍低，變形抗力稍高。鋼的適宜鍛、軋溫度為950~1300℃，熱加工加熱溫度以1150~1200℃ 為宜，熱穿孔的適宜加熱溫度為1100~1150℃。


  b. 冷加工


  （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼的冷加工特性同于316L不銹鋼。


 c. 熱處理

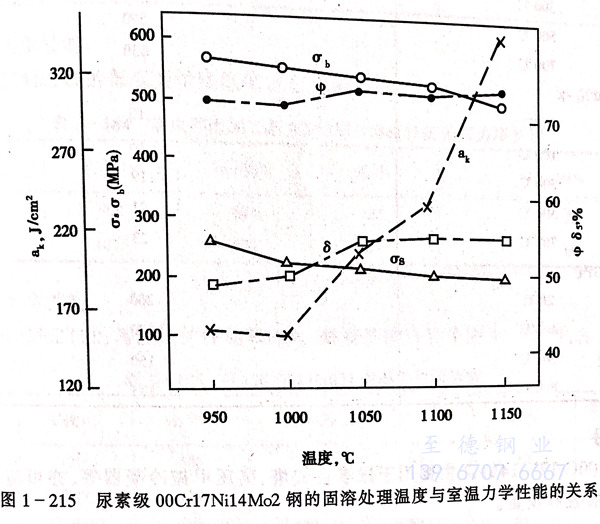

  （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼的固溶處理溫度為1050~1100℃，固溶溫度對(duì)室溫力學(xué)性能的影響見圖1-215。


 圖 215.jpg


  d. 焊接


  （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼具有良好的焊接性能，可采用各種焊接方法進(jìn)行焊接，焊接材料為00Cr25Ni22Mn4Mo2N，焊后不需熱處理，其焊后的耐蝕性和力學(xué)性能近于母材，可滿足尿素生產(chǎn)設(shè)備的技術(shù)要求。



六、物理性能

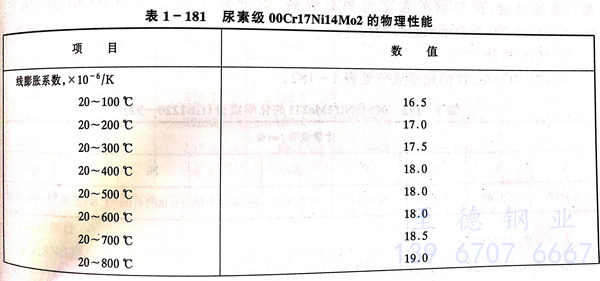

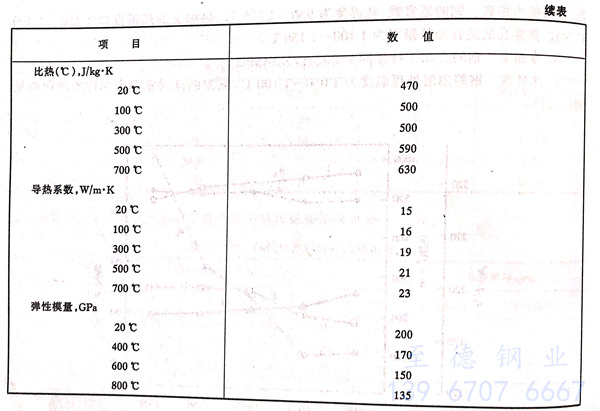

 （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼的物理性能見表1-181。


表 181.jpg

表 182.jpg


七、應(yīng)用


 （尿素級(jí)00Cr17Ni14Mo2）316LUG不銹鋼主要用于尿素合成塔，高壓甲胺冷凝器等，亦可應(yīng)用其他化學(xué)加工工業(yè)的裝置和設(shè)備。
