大直徑法蘭為公稱壓力用Class標記的鋼制管法蘭,分為A和B兩個系列。A系列規定了通用的法蘭尺寸。B系列規定了緊湊型法蘭尺寸,通常這類法蘭比A系列法蘭的螺栓中心圓直徑要小。兩個系列的法蘭尺寸完全不同,不能互換,相互連接的兩個設備應采用相同的法蘭系列。大直徑鋼制管法蘭的類型及適用范圍見表3-9。

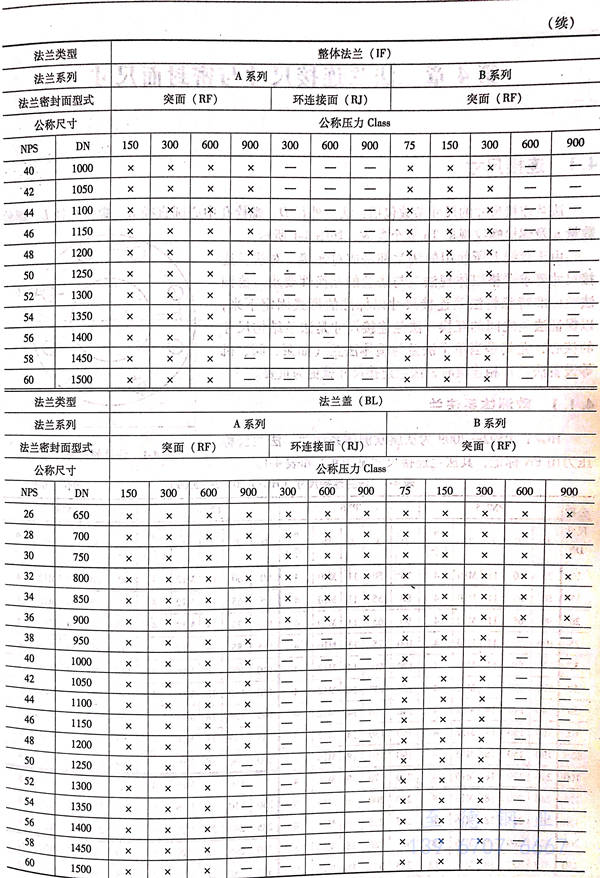

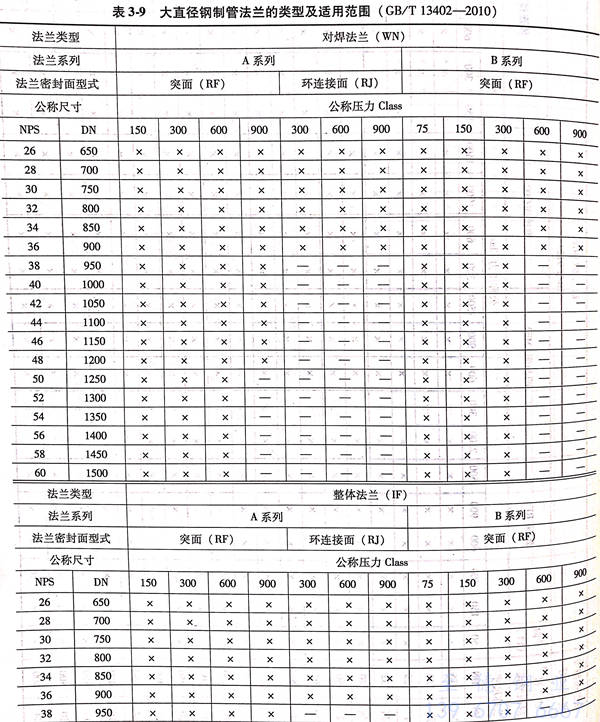

表3-9 大直徑鋼制管法蘭的類型及適用范圍(GB/T 13402-2010)


表 9.1.jpg

表 9.2.jpg
