管法蘭及墊片公稱壓力的定義、標記及數值應遵循GB/T 1048-2005《管道元件PN(公稱壓力)的定義和選用》的規定。

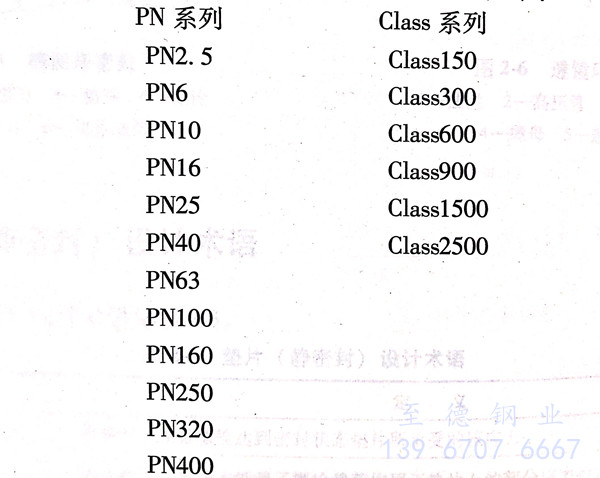

 管法蘭(含鋼制管法蘭、鑄鐵法蘭及銅合金法蘭)及相應墊片的公稱壓力采用PN標記及Class標記兩個系列。公稱壓力用PN標記的法蘭及墊片共包括12個壓力等級,其單位為“bar”,1bar=105Pa;公稱壓力用 Class標記的法蘭及墊片共包括6個壓力等級,其單位為“psi(lbf/in2)”,1psi=6894.76Pa.兩個系列的公稱壓力標記如下:
